Soldadura

Electronica
El soldador utilizado en Electrónica
En Electrónica se suelen utilizar soldadores de potencia reducida, ya que generalmente se trata de trabajos delicados. En fontanería, sin embargo, para soldar tubos se usan soldadores de más potencia y candilejas, así como otros sistemas de soldadura.

Se trata de un útil que tiene un enorme campo de aplicación, ya sea para realizar nuevos montajes o para hacer reparaciones. El soldador debe permitir las operaciones de soldadura con estaño correspondientes a la unión de dos o más conductores, o conductores con elementos del equipo. Debido a su frecuente empleo, el soldador deberá presentar, entre otras características, una gran seguridad de funcionamiento y durabilidad.

En general, se trata de una masa de cobre (punta), que se calienta indirectamente por una resistencia eléctrica conectada a una toma de energía eléctrica (generalmente el enchufe de 220v). Los tipos que se encuentran generalmente en el mercado pueden clasificarse en soldadores comunes o "de lápiz" y soldadores de pistola.

Tipos de soldadores

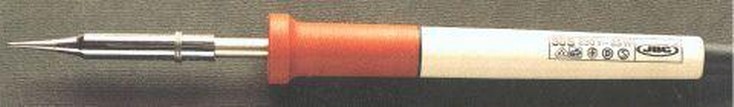

Éste es el clásico soldador de tipo lápiz, de 30w. Su calentamiento es permanente y posee una alta inercia térmica. Tanto en el momento de la soldadura como en las pausas de esta labor, el soldador permanece conectado a la corriente eléctrica. Resulta adecuado para trabajos repetitivos y numerosos.

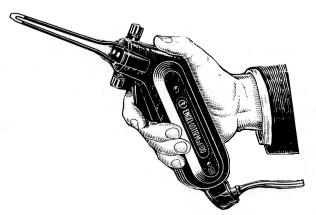

El soldador de pistola. La punta se calienta por el efecto de una gran corriente que pasa por ella (el abultado mango lleva dentro un transformador que la produce). Resulta útil para trabajos esporádicos ya que se calienta instantáneamente. No se usa mucho en electrónica porque la punta no suele resultar lo bastante fina y precisa.



Tipos de soportes

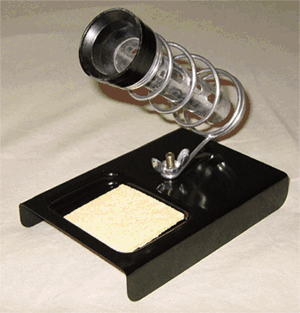

Ya que el soldador mantiene la punta caliente (a unos 250~300ºC), se hace necesario el uso de un soporte donde dejarlo durante el tiempo que no se usa, para evitar quemar la mesa de trabajo. Aquí se ven algunos ejemplos:




La soldadura

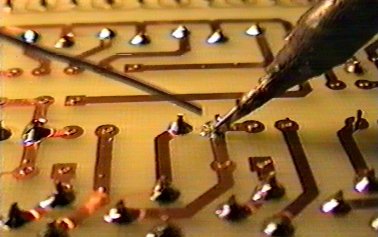

Consiste en unir las partes a soldar de manera que se toquen y cubrirlas con una gota de estaño fundido que, una vez enfriada, constituirá una verdadera unión, sobre todo desde el punto de vista electrónico.

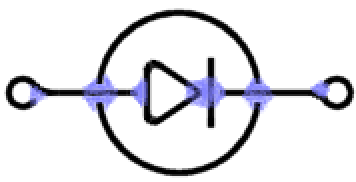

Vamos primero a aprender a soldar hilos de cobre construyendo formas geométricas, para familiarizarnos con el soldador, el estaño, el soporte, el desoldador, las herramientas de trabajo, etc... Después nos introduciremos en la soldadura con estaño orientada al montaje de circuitos impresos, que es nuestro objetivo principal.





El estaño

En realidad, el término "estaño" se emplea de forma impropia porque no se trata de estaño sólo, sino de una aleación de este metal con plomo, generalmente con una proporción respectiva del 60% y del 40%, que resulta ser la más indicada para las soldaduras en Electrónica.

Para realizar una buena soldadura, además del soldador y de la aleación descrita, se necesita una sustancia adicional, llamada pasta de soldar, cuya misión es la de facilitar la distribución uniforme del estaño sobre las superficies a unir y evitando, al mismo tiempo, la oxidación producida por la temperatura demasiado elevada del soldador. La composición de esta pasta es a base de colofonia (normalmente llamada "resina") y que en el caso del estaño que utilizaremos, está contenida dentro de las cavidades del hilo, en una proporción del 2~2.5%.

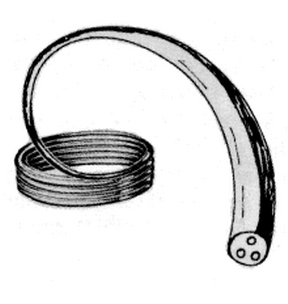

Aquí se observan las 3 cavidades que forman el "alma" de resina del estaño. La resina resulta de una gran ayuda durante la soldadura.









Éste es un rollo de estaño típico de 500 gr., aunque hay rollos más pequeños, ya que no suele resultar muy cómodo sujetar un peso de medio kilo mientras hacemos soldaduras.







Proceso para soldar

Antes de iniciar una soldadura hay que asegurase de que:

La punta del soldador esté limpia. Para ello se puede usar un cepillo de alambres suaves (que suele estar incluido en el soporte) o mejor una esponja humedecida (que también suelen traer los soportes). Se frotará la punta suavemente con el cepillo o contra la esponja. En ningún caso se raspará la punta con una lima, tijeras o similar, ya que puede dañarse el recubrimiento de cromo que tiene la punta del soldador (el recubrimiento proporciona una mayor vida a la punta).
Las piezas a soldar estén totalmente limpias y a ser posible preestañadas. Para ello se utilizará un limpiametales, lija muy fina, una lima pequeña o las tijeras, dependiendo del tipo y tamaño del material que se vaya a soldar.
Se está utilizando un soldador de la potencia adecuada. En Electrónica, lo mejor es usar soldadores de 15~30w., nunca superiores, pues los componentes del circuito se pueden dañar si se les aplica un calor excesivo.

Vamos a ver una simulación de soldadura, con lo que ocurre por parte del operador y lo que sucede en las partes a soldar. Nos ayudará a conocer y entender los diferentes pasos de una soldadura, que luego, con la experiencia, se harán automáticamente, sin pensar. Los pasos son éstos:


Asegurarse de que las zonas a soldar están bien limpias, sin grasa ni suciedad.
Para las placas de circuito impreso se puede utilizar una goma de borrar bolígrafo, tal como vemos aquí.
Si se trata de hilos de cobre, se pueden raspar con unas tijeras o una cuchilla para limpiar el hilo.





Limpiar la punta del soldador de vez en cuando.
Para ello frotaremos suavemente la punta en una esponja húmeda, como la del soporte de la figura.
Alternativamente podemos raspar la punta con un cepillo de alambres suave, como los que suelen venir incluidos en el soporte.




Acercar los elementos a unir hasta que se toquen.
Si es necesario, utilizar unos alicates para sujetar bien las partes.
Aplicar el soldador a las partes a soldar, de forma que se calienten ambas partes.
Tener en cuenta que los alicates o pinzas absorben parte del calor del soldador.






Las piezas empiezan a calentarse hasta que alcanzan la temperatura del soldador. Si la punta está limpia, esto suele tardar menos de 3 segundos. Este tiempo dependerá de si se usan alicates y de la masa de las piezas a calentar.

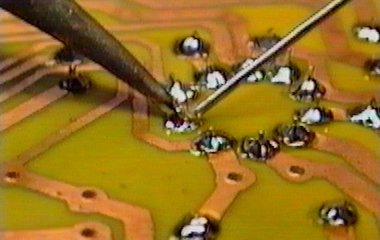

Sin quitar el soldador, aplicar el estaño (unos pocos milímetros) a la zona de la soldadura, evitando tocar directamente la punta.
Cuando la zona a soldar es grande, se puede mover el punto de aplicación del estaño por la zona para ayudar a distribuirlo.





La resina del estaño, al tocar las superficies calientes, alcanza el estado semilíquido y sale de las cavidades, distribuyéndose por la superficie de la soldadura. Esto facilita que el estaño fundido cubra las zonas a soldar.


El estaño fundido, mientras sigue caliente, termina de distribuirse por las superficies.



Retirar el soldador, tratando de no mover las partes de la soldadura. Dejar que la soldadura se enfríe naturalmente. Esto lleva un par de segundos.
El metal fundido se solidifica, quedando la soldadura finalizada, con aspecto brillante y con buena resistencia mecánica.


Proceso para desoldar

Para desoldar hay varios métodos, aunque nosostros nos vamos a centrar sobre los que se basan en la succión del estaño. Vamos a describir los desoldadores y los chupones.

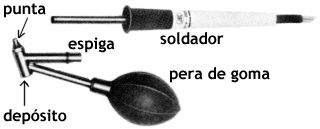

Aquí vemos un soldador de tipo lápiz sin punta. En lugar de la punta se le coloca el accesorio que se ve debajo y ya tenemos un desoldador, que suele recibir el nombre de desoldador de pera. Como se puede observar, el accesorio tiene una punta, un depósito donde se almacena el estaño absorbido, una espiga para adaptarlo al soldador y una pera de goma que sirve para hacer el vacío que absorberá el estaño.






Aquí vemos en detalle la punta y el depósito del accesorio para desoldar. Ésta se calienta de la misma manera que la punta normal.




El modo de proceder es el siguiente:

Presionar la pera con el dedo.
Acercar la punta hasta la zona de donde se quiera quitar el estaño.
Si la punta está limpia, el estaño de la zona se derretirá en unos pocos segundos. En ese momento, soltar la pera para que el vacío producido absorba el estaño hacia el depósito.
Presionar la pera un par de veces apuntando hacia un papel o el soporte para vaciar el depósito. Tener precaución, ya que el estaño sale a 300ºC.

Estos cuatro pasos se pueden repetir si fuera necesario.

El desoldador de vacío o chupón




Ahora vamos a describir el otro tipo de soldador, el denominado chupón.

Desoldador de vacío - chupón Este desoldador de vacío es una bomba de succión que consta de un cilindro que tiene en su interior un émbolo accionado por un muelle.

Tiene una punta de plástico, que soporta perfectamente las temperaturas utilizadas. El cuerpo principal (depósito) suele ser de aluminio.

Para manejarlo debemos cargarlo venciendo la fuerza del muelle y en el momento deseado pulsaremos el botón que libera el muelle y se produce el vacío en la punta.

Nos servirá para absorber estaño, que estaremos fundiendo simultáneamente con la punta del soldador. El modo de proceder es el siguiente:


Cargar el desoldador. Para ello presionaremos el pulsador de carga, venciendo la fuerza del muelle.

Aplicar la punta del soldador a la zona de donde se quiera quitar el estaño. Si la punta del soldador está limpia, el estaño se derretirá en unos pocos segundos.
Asegurarse de que el desoldador está listo.


En ese momento, sin retirar el soldador, acercar la punta del chupón a la zona y pulsar el botón de accionamiento. Se disparará el émbolo interno produciendo un gran vacío en la punta y absorbiendo el estaño hacia el depósito.





Si es necesario, repetir este último paso cargando previamente el desoldador.

Retirar el soldador y el chupón. En la foto vemos el resultado de la desoldadura.
Si después del proceso aún queda algo de estaño sujetando el componente que queremos quitar, entonces será necesario repetir el proceso.


Este dispositivo tiene un depósito suficientemente grande como para no necesitar vaciarlo cada vez que se usa, como ocurre con el desoldador de pera. Para limpiarlo, generalmente hay que desmontarlo desenroscando sus partes.

como soldar correctamente

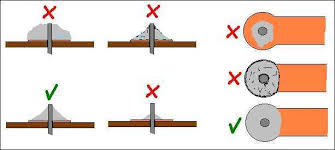

Comprobar que la cantidad de estaño fundida es suficiente para un buen contacto entre ambas piezas y caso contrario añadir más. El estaño fundido tiene que "fluir", cubriendo ambas partes con una superficie cóncava y lisa, si rugosidades ni grumos. Tampoco debe rebosar invadiendo zonas que no nos interesen.




Por último retiramos el soldador procurando que nada se mueva hasta que se enfríe de forma natural. El aspecto debe ser pulcro y brillante. Terminaremos cortando el terminal que sobra, dejándolo casi a ras de la superficie de estaño.

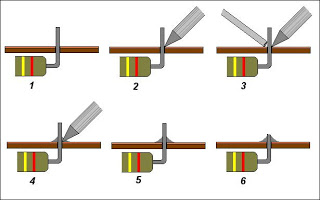

Como recordatorio del proceso debemos memorizar esta imagen:
