Esfigmomanómetro

Equipos > Diagnóstico



Descripción general.
Equipo auxiliar de diagnóstico empleado para la medición no invasiva o indirecta de la presión arterial. Consta de un brazalete inflable, una perilla para inflarlo y un medidor de
presión que puede ser de columna de mercurio, aneroide o electrónico.
El método más utilizado para conocer el valor de la presión arterial, presión que ejerce la sangre sobre las paredes de las arterias, es mediante la técnica auscultatoria. En el caso de los esfigmomanómetros electrónicos se utiliza la técnica oscilométrica.
Durante estos procedimientos, se determinan:

Presión sistólica. Es la que ejerce el flujo sanguíneo sobre las arterias cuando los músculos del corazón se contraen.
Presión diastólica. Es la que ejerce el flujo sanguíneo sobre las arterias entre dos contracciones cardiacas.
La determinación de la presión arterial es necesaria para el diagnóstico y tratamiento de diversas enfermedades, especialmente la hipertensión arterial sistémica.

Principios de operación
En la práctica, el brazalete neumático es colocado en la parte superior del brazo e insuflado a una presión superior a la presión sanguínea sistólica en la arteria braquial. El brazalete obstruye el flujo sanguíneo en la parte inferior del brazo. La presión en el brazalete es liberada gradualmente a través de la válvula de alivio de la bomba de insuflación. Cuando la presión del brazalete es inferior a la presión arterial sistólica la sangre empieza a fluir a través del segmento parcialmente comprimido de la arteria braquial, produciendo turbulencia y vibraciones en los vasos produciéndose así los sonidos arteriales, conocidos como sonidos de Korotkoff.

Este equipo consta de diferentes elementos: un sensor de presión e indicador de presión, banda o brazalete inflable, bomba de insuflación, y válvula de alivio. En caso de ser manual, requieren de un estetoscopio simple que puede estar o no incluido en el sistema, con el cual el usuario detecta los cambios en estos sonidos para determinar las presiones sistólica y diastólica.

Los esfigmomanómetros electrónicos utilizan un micrófono para detectar los sonidos de korotkoff y posteriormente un programa determina la presión arterial. Las unidades internacionales comúnmente empleadas para referir los valores medidos de presión arterial empleando esfigmomanómetros son los kilopascales (kPa) y los milímetros de mercurio (mmHg).

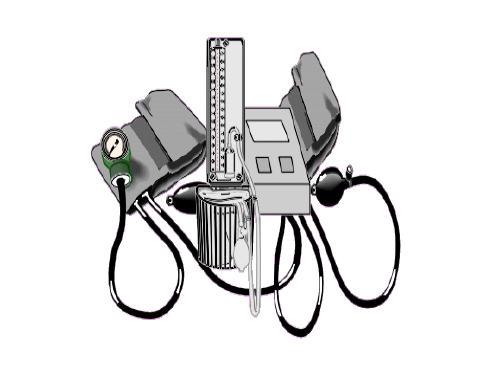

Tipos de Esfigmomanómetros
Existen básicamente tres tipos de tecnologías:

Esfigmomanómetro mercurial. Es el más exacto y confiable de los esfigmomanómetros. Sin embargo, se sugiere retirar este tipo de equipos del uso hospitalario debido al riesgo que implican. El indicador de presión de estos dispositivos consta de un armazón que protege a una columna graduada la cual contiene al mercurio. Requieren del uso de un estetoscopio para realizar la medición de la presión arterial.

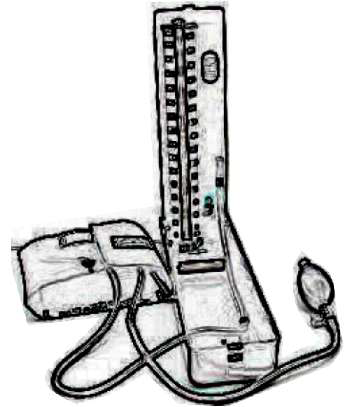

Esfigmomanómetro mercurial.



Esfigmomanómetro aneroide. Este dispositivo tiene las mismas características del mercurial pero en lugar de un manómetro de mercurio utiliza un mecanismo aneroide, lo que lo hace más ligero y transportable. Debido a que los manómetros aneroides son dispositivos con un mecanismo a base de resortes, requieren de una constante revisión de la calibración ya que con
el uso y desgaste del mecanismo puede dar como resultado una lectura incorrecta.


Esfigmomanómetro aneroide

Esfigmomanómetro electrónico. Pueden ser semi-automáticos o automáticos, ambos incluyen un sensor de presión y una pantalla digital. La diferencia radica en que los semi-automáticos tienen una bomba de insuflación manual y los automáticos contienen una bomba eléctrica para llenar de aire el brazalete automáticamente. Ambos dejan salir el aire en forma automática y despliegan los valores de presión sistólica y diastólica. Pueden también mostrar los valores de frecuencia cardiaca y tener la función de guardar lecturas anteriores.
Dentro de esta categoría podemos encontrar los de muñeca, de dedo y de ciclado automático, pueden ser dispositivos independientes o estar incluidos dentro de los monitores de signos vitales, fijos o portátiles.

CENETEC, SALUD
