Aislamiento eléctrico

Electronica
Clases de aislamiento eléctrico

Clase 0
Estos aparatos no tienen conexión de protección de las tierras y cuentan con sólo un único nivel de aislamiento y estaban destinadas para su uso en zonas secas. En la mayoría de los países, la venta de estos aparatos de tensión de red está prohibida hoy en día, ya que un fallo podría provocar una descarga eléctrica u otro suceso peligroso. La Comisión Electrotécnica Internacional está en proceso de eliminar los dispositivos de Clase 0 de sus normas.
Es de esperar que el concepto de Clase 0 desaparezca eventualmente del mercado internacional, en favor de dispositivos de Clase II

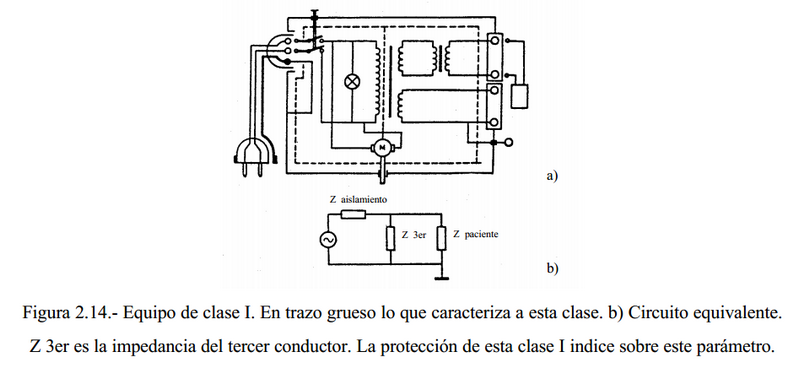

Clase I

Estos aparatos deben tener su chasis conectado a una toma de tierra por un conductor (de color amarillo/verde en la mayoría de los países y verde en los Estados Unidos, Canadá y Japón).
Un fallo en el aparato que hace que un conductor con tensión entre en contacto con la carcasa lo que causará un flujo de corriente en el conductor de tierra. Esta corriente puede pasar a través de un interruptor diferencial (interruptor de circuito por falla de tierra), que cortará el suministro de electricidad en el aparato.

- Clase I: Aquellos equipos en los que la protección no se obtiene sólo del aislamiento básico, sino que se incluyen precauciones auxiliares, de forma que se dispone de una conexión de las partes conductoras accesibles al conductor de tierra de forma permanente, para que no puedan estar a tensión elevada en caso de fallo de aislamiento.

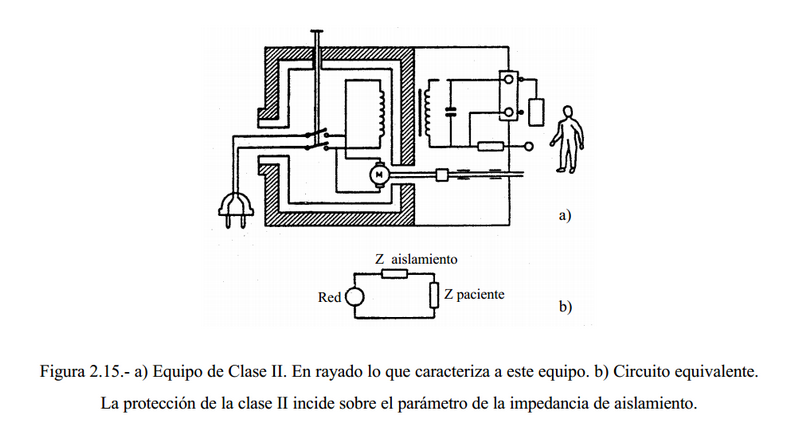

Clase II

Dispositivo de Clase II o aparato con doble aislamiento eléctrico es uno que ha sido diseñado de tal forma que no requiere una toma a tierra de seguridad eléctrica.
El requisito básico es que un fallo simple no puede dar lugar a tensiones peligrosas que se exponga lo que podría causar una descarga eléctrica y que esto se logra sin depender de una caja metálica conectada a tierra.
 Esto se consigue normalmente porque tiene dos capas de material aislante que rodea las partes con tensiones peligrosas o utilizando un aislamiento reforzado.
En Europa, un aparato de doble aislamiento debe ser etiquetado como clase II, doble aislamiento y llevan el símbolo de doble aislamiento (un cuadrado dentro de otro cuadrado).

- Clase II: Aquellos en los que la protección no recae sólo sobre el aislamiento básico, sino que se dispone de un doble aislamiento o aislamiento reforzado, no existiendo provisión de una puesta a tierra de seguridad.
Existen tres tipos generales de equipos de esta clase: los que incorporan una cubierta aislante, los de cubierta metálica y los mixtos. Una precaución que el fabricante debe tener en esta clase de equipos es la de no conectar condensadores al chasis desde la alimentación con el propósito de disminuir el nivel de interferencias que el equipo capto o emita. Ello disminuiría el doble aislamiento y en consecuencia la protección

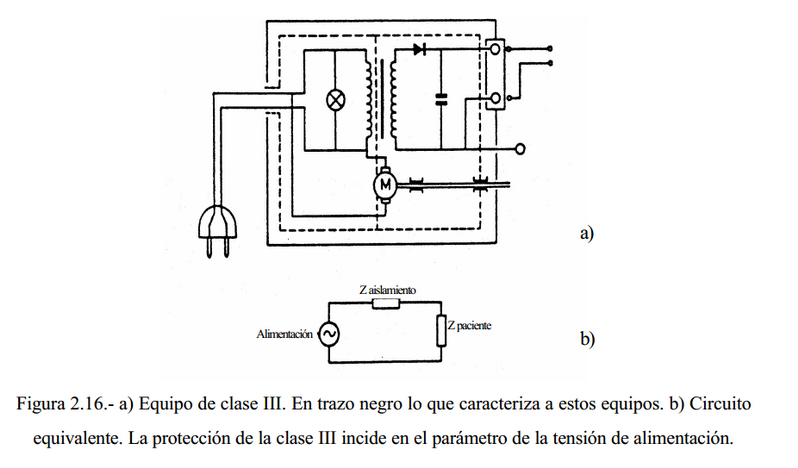

Clase III

Un aparato de Clase III está diseñado para ser alimentado por una fuente de alimentación SELV (por sus siglas en inglés: "Separated or Safety Extra-Low Voltage"). La tensión de una fuente de SELV es lo suficientemente bajo para que, en condiciones normales, una persona puede entrar en contacto con ella sin correr el riesgo de descarga eléctrica. Por tanto no es necesario incorporar la seguridad que llevan los aparatos de Clase I y Clase II. Para el cumplimiento de los dispositivos médicos la Clase III no se considera suficiente la protección.

- Clase III: Aquellos equipos en los que la protección se basa en alimentar a tensiones muy bajas de seguridad, no generándose tensiones mayores que ésta en el equipo. - Equipos con alimentación interna: Este tipo de equipos no proveen ninguna conexión eléctrica desde el exterior a la fuente interna en funcionamiento normal.
Es decir, estarán alimentados a baterías o pilas.



CLASIFICACIÓN DE LOS EQUIPOS BIOMÉDICOS EN RELACIÓN CON LA SEGURIDAD.

- Tipos B: Son todos aquellos equipos de las clases I, II, III o con alimentación interna que provean un adecuado grado de protección respecto a corrientes de fugas y fiabilidad de la conexión de tierra (si es el caso). Según la norma CEI, deberán ser equipos tipo B todos aquellos equipos de uso médico que no tengan una parte directamente aplicada al paciente




- Tipo BF: Aquellos de tipo B con la entrada o parte aplicada al paciente aplicada al paciente mediante circuitos flotantes. Según la norma CEI, deberán ser equipos tipo BF todo aquel equipo que tenga una parte aplicada al paciente




- Tipo CF: Aquellos equipos de las clases I, II o alimentados internamente que permitan un alto grado de protección en relación con corrientes de fugas y con entrada flotante. Según la norma CEI, deberán ser equipos tipo CF todos aquellos en que se pueda establecer un camino directo al corazón del paciente.





- Tipo H: Aquellos de las clases I, II, III o alimentados internamente que provean protección frente a descargas eléctricas comparables a las que se obtienen en los electrodomésticos.
