Estetoscopio

Equipos > Diagnóstico

Descripción general.
El estetoscopio es un dispositivo acústico que amplifica los ruidos corporales para lograr su mejor percepción y por lo tanto la integración de diversos signos, los cuales se auscultan principalmente en corazón, pulmones y abdomen y forman parte de la semiología de la Medicina General hasta las diversas especialidades. En algunos lugares se le conoce con el nombre de fonendoscopio.


Diafragma 1. Componentes de un estetoscopio biauricular



Principios de operación
En el mercado existen dos tipos de estetoscopios, los acústicos o mecánicos y los electrónicos, sin embargo en esta guía solamente se hará referencia a los acústicos. Dentro del grupo de los acústicos, se pueden distinguir dos tipos principalmente:

Estetoscopios Pinard. También conocidos como estetoscopios fetales. Son usados exclusivamente para la auscultación de latidos cardíacos fetales. La principal diferencia entre un estetoscopio de Pinard y un convencional es que se puede escuchar el latido fetal de forma directa ya que en el estetoscopio Pinard el sonido pasa directamente del vientre materno al oído del auscultante, en cambio en los convencionales el latido es percibido a partir de vibraciones de una membrana.



Esta formado en una sola pieza con forma de dos conos unidos. El cono mas grande o base, se coloca en el vientre materno, por el cual viajan los sonidos de los latidos cardíacos fetales, y el cono mas pequeño es el que amplifica estos sonidos. En el mercado se pueden encontrar principalmente de metal, madera y plástico.

Estetoscopio biauricular o convencional. Los estetoscopios están conformados por las siguientes partes que, en conjunto, transfieren la información acústica desde la superficie corporal hasta los oídos del examinador:

Pieza corporal o cabeza. Su función es captar y amplificar los ruidos corporales de diferentes frecuencias (de 125 Hz a 3000 Hz). Existen dos tipos de cápsulas.

Cápsula de Campana. De forma cónica circular y con un arillo de plástico
semirrígido en el borde exterior.

Cápsula con Diafragma. La cápsula es de metal (acero inoxidable, bronce cromado o titanio), de forma circular y sus dimensiones están relacionadas con las del diafragma; el cual debe de ser de plástico semirrígido, nylon o fibra de vidrio, de forma circular sin grietas, burbujas, rayaduras o agujeros. Es de gran importancia que la cápsula cuente con la posibilidad de intercambiar diafragmas, esto para su limpieza y mantenimiento.

Los estetoscopios se dividen principalmente en dos tipos, dependiendo del tipo de cápsulas:

Sencillo. Solamente cuenta con una cápsula de diafragma y debe detener un vástago fijo para su unión con el tubo flexible.

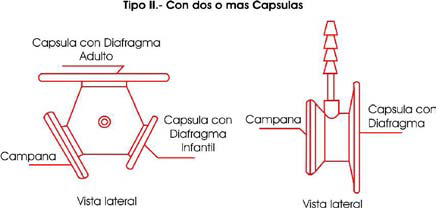

Múltiple. Pueden ser de dos o más cápsulas. Deben de tener una válvula selectora fija, que permita seleccionar y operar sólo una de las cápsulas. Este tipo de válvula debe de tener una marca visible que con la cual se identifica la cápsula en uso. El estetoscopio de triple cabeza incorpora un diafragma corrugado que amplia la superficie de contacto y es específico para Cardiología.




Tubo flexible. Este tubo usualmente es de PVC (cloruro de polivinilo), plástico o de hule flexible, pudiendo ser sencillo (de una sola pieza) en su porción de la pieza pectoral hasta la división donde se dirige a cada uno de los tubos metálicos auriculares  (en forma de “Y”), donde reduce su calibre esto obviamente en detrimento de la calidad acústica del sonido que se percibe. Debe de tener un diámetro interior mínimo de 4.0 mm y una longitud mínima de 50 cm a partir de la parte final de la “Y”. En los estetoscopios para cardiología, este tubo plástico es doble desde la pieza
pectoral hasta los tubos metálicos garantizando la transmisión acústica completa a ambos oídos y por tanto facilitando la percepción adecuada de los ruidos cardiácos.

Muelle y tubos auditivos.  De acero inoxidable, bronce cromado o titanio. Los tubos auditivos deben de tener roscas, estrías o algún diseño adecuado para asegurar el correcto ensamble con las olivas, el tubo flexible y el muelle.

Olivas. Estas pueden ser de material suave o rígido, siendo más cómodas las de material suave, pero ofreciendo un sello más hermético y por tanto una mejor transmisión acústica las de material rígido. Es recomendable que éstas puedan tenerse disponibles en diversos tamaños para adaptarse al canal auditivo del usuario.

CENETEC, SALUD
